LFR-12-3C

PDF下载

描述

压力补偿型,带反向单向阀,插 装可调式流量阀

液压原理图

联系我们

展开全部

收起全部

  • 技术特性

    不管③口负载压力或旁路②口负载压力如何变化,从③口流出的流量维持不变。反向

    流液 ( ③流向① ) 不经过控制节流孔。旁路②口可作为工作口。逆时针转动手柄,调节

    流量从闭合到完全打开时逐渐增加。

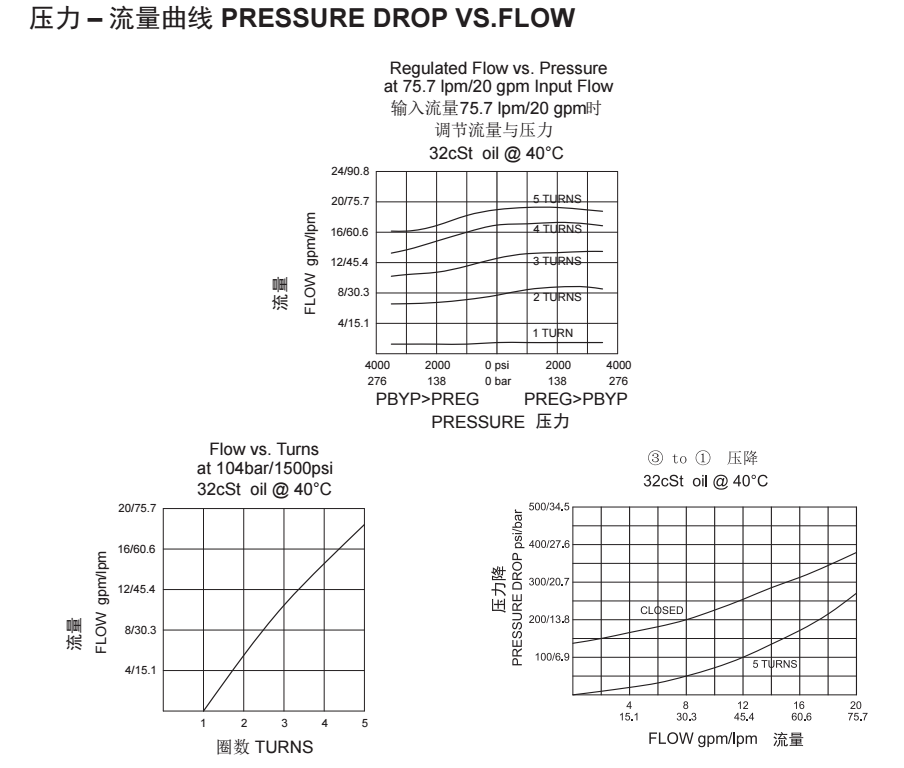

  • 技术曲线


  • 技术参数

    工作压力
    240bar
    流量
    [3油口使用]3-ported regulated flow: 0-68 lpm
    [2油口使用]2-ported regulated flow: 0-45 lpm
    插孔
    12-3
    最大流量
    最大输入流量(Max. Input Flow): [3油口使用] 3-ported: 114L/min
    温度
    -40ºF to +250ºF(-40ºC to +120ºC)
    油液
    Mineral-based fluids with viscosities of 7.4 to 420 cSt.(矿物油粘度)
    阀块材料
    6061-T6铝,允许使用最大压力207bar 钢和球铁允许使用最大压力350bar
