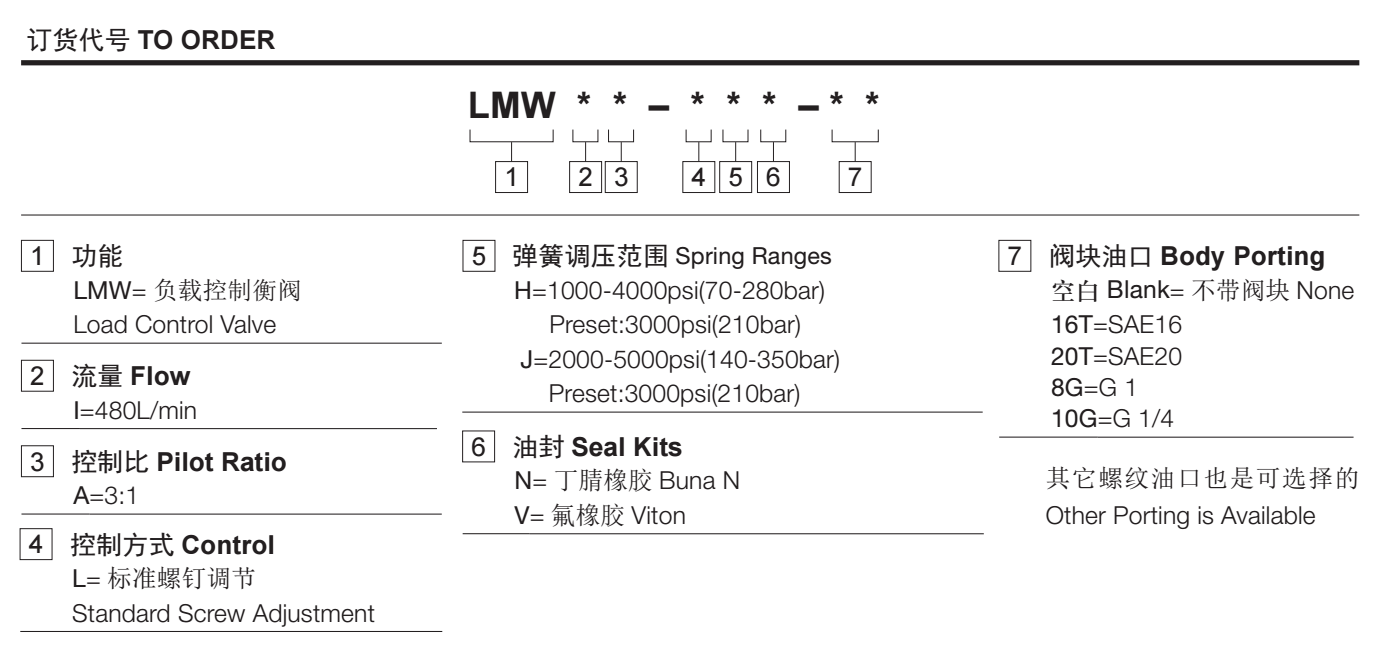

  • 技术特性

    工作

    带外接口及先导协助开启的负载控制阀,具有负载反作用,它结合了单向阀与溢流阀

    功能。允许油液从②口到①口单向自由流动;同时直动式,先导协助溢流阀功能可以

    控制从①口到②口的液流。③口的先导协助以先导比率的作用系数降低了溢流功能的

    有效设定值。因弹簧腔通外接口(④口),②口的背压不会影响阀的设定值。


    特性

    • 设定压力至少为最大负载压力的 1.3 倍(当设定低于 140bar 时,设定值则为最大负载

      压力的 1.5 倍)。

    • 标准设定时 , 闭合压力值大于设定压力值的 77%;低于标准设定 , 则闭合压力值的百

     分比相应降低。

    • 此阀功能上是④口平衡阀。阀座形式是锥阀结构,动作调节过程又是滑阀结构,集结

     了两种结构的优点。

    •此阀有完全的溢流能力。

    • 工厂的设定是指当溢流阀开启(流量为 30cc/min)时的压力。


  • 技术曲线


  • 技术参数

    流量
    请查看《压力-流量曲线图》

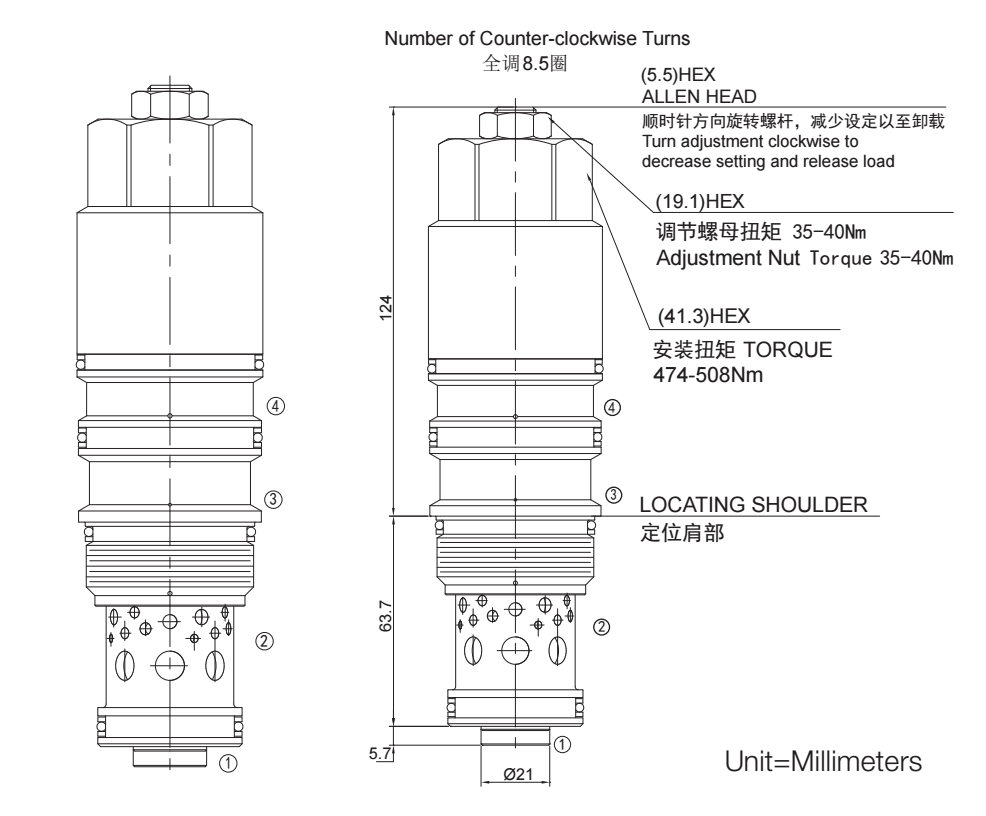

    插孔
    SUN T-24A
    过滤
    参考《油液清洁度》
    最大设定值
    350 bar
    最大负载
    265 bar
    单向阀开启压力
    1.7 bar
    内泄漏
    5 drops/min.(滴/分)
    温度
    -40ºF to +250ºF(-40ºC to +120ºC)
    油液
    Mineral-based fluids with viscosities of 7.4 to 420 cSt.(矿物油粘度)
    阀块材料
    6061-T6铝,允许使用最大压力207bar 钢和球铁允许使用最大压力350bar
