LSV2-08-35C

PDF下载

描述

三位,五通,滑阀式电磁阀

液压原理图

联系我们

展开全部

收起全部

  • 技术特性

    失电时,负载敏感口①口与③口互通,②、④、⑤口均关闭。

    当线圈 S1 得电时,允许油液⑤口到②口,④口到③口流动。

    当线圈 S2 得电时,允许油液⑤口到④口,②口到③口流动。

    当阀芯处于切换后位置时(即线圈得电时),负载敏感口①口与⑤口互通。

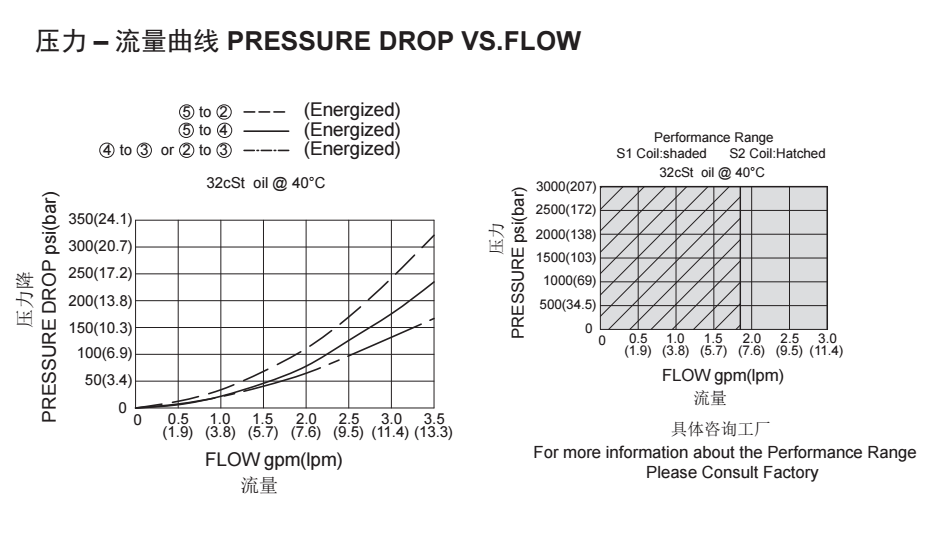

  • 技术曲线


  • 技术参数

    工作压力
    207bar
    流量
    请查看《压力-流量曲线图》
    插孔
    08-5
    过滤
    参考《油液清洁度》
    内泄漏
    197 ml/min.(毫升/分) max. at 207bar
    温度
    -40ºF to +212ºF(-40ºC to +100ºC)
    线圈额定负载
    Continuous from 85% to 115% of nominal voltage(连续工作电压)
    油液
    Mineral-based fluids with viscosities of 7.4 to 420 cSt.(矿物油粘度)
    阀块材料
    6061-T6铝,允许使用最大压力207Bar
