技术特性
工作:
带先导开启平衡阀用于控制超越负载工况。油液从②口到①口单向自由流动；油液经
直动，先导辅助从①口溢流到②口，③口是溢流辅助控制口，按控制比降低溢流功能
的有效设定值。
特性:
最大设定压力至少为最大负载压力的 1.3 倍。
②口的背压按“控制比 +1”的倍数加到溢流阀的设定值上即增加值 =(1+ 控制比)×压力值。
标准设定时 , 闭合压力值大于设定压力值的 85%；低于标准设定, 则闭合压力值的百分比相应降低。
工厂的设定是指当溢流阀开启（流量为 30cc/min）时的压力。
-

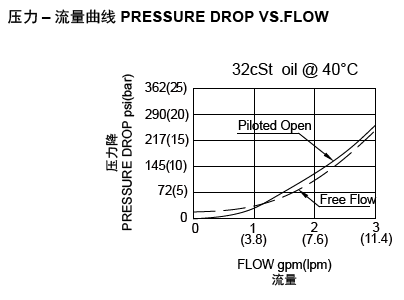

技术曲线
-
技术参数
工作压力350bar流量请查看《压力-流量曲线图》插孔HYDAC FC06-3过滤参考《油液清洁度》最大负载270bar单向阀开启压力1.7bar内泄漏5 drops/min.(滴/分) max.弹簧调压范围13.8 to 350 bar; preset预设定：228bar控制比4:1温度-40ºF to +250ºF(-40ºC to +120ºC)油液Mineral-based fluids with viscosities of 7.4 to 420 cSt.（矿物油粘度)阀块材料钢和球铁允许使用最大压力350bar -
