技术特性
工作：

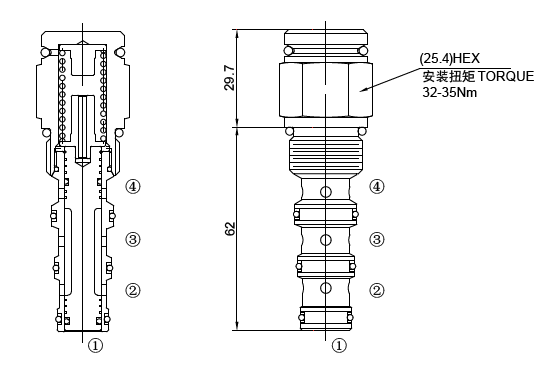

在初始位置（无液控）时，此阀允许油液从③到②双向流动，④口不通。此阀弹簧腔通
大气，阀内弹簧腔与内部油路用O 形圈密封。
当远端信号到达①口时，阀芯移动，③到④双向流通，②口不通。
由于此阀弹簧腔通大气，所有油口匀可以加载全压力，而不影响所需的液控压力。
-

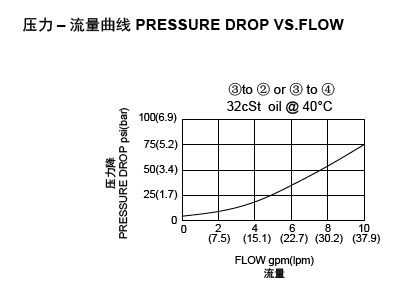

技术曲线
-
技术参数
工作压力250bar流量请查看《压力-流量曲线图》插孔10-4过滤参考《油液清洁度》内泄漏82cc/min.（毫升/分）max. at 250bar先导口压力要求阀芯完全换向(To Full Spool Shift):
采用4.1bar弹簧（for 4.1bar spring）: 4.7bar
采用7.6bar弹簧（for 7.6bar spring）: 8.6bar温度-40ºF to +250ºF(-40ºC to +120ºC)油液Mineral-based fluids with viscosities of 7.4 to 420 cSt.（矿物油粘度)阀块材料6061-T6铝，允许使用最大压力207bar 钢和球铁允许使用最大压力350bar -
