技术特性
工作：
当①口没有先导压力信号时， ③到②双向通， ④口不通。此阀弹簧腔通大气， 阀内
弹簧腔与油路用O 形圈密封。
当①口有先导压力信号时， 阀芯换向， ③到④通， ②口不通。
由于弹簧腔通大气， 此阀任意油口的压力不会影响到先导压力。
-

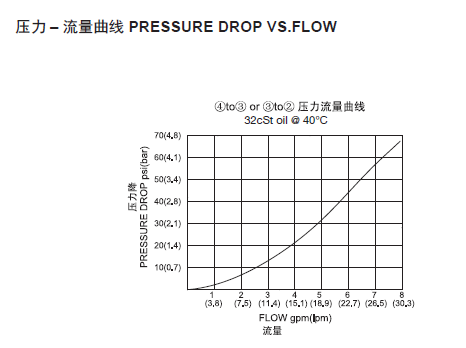

技术曲线
-
技术参数
工作压力250Bar流量请查看《压力-流量曲线图》插孔10-4过滤参考《油液清洁度》内泄漏82 cc/min. max. at 250 bar先导口压力要求To Spool Crossover 7.6 bar(110psi)
To Full Spool Shift 8.6 bar(125psi)温度-40°F to +250°F(-40°C to +120°C)油液Mineral-based fluids with viscosities of 7.4 to 420 cSt.(矿物油粘度)阀块材料6061-T6铝,允许使用最大压力207bar 钢和球铁允许使用最大压力350bar -
文件下载
PDF文件 -
