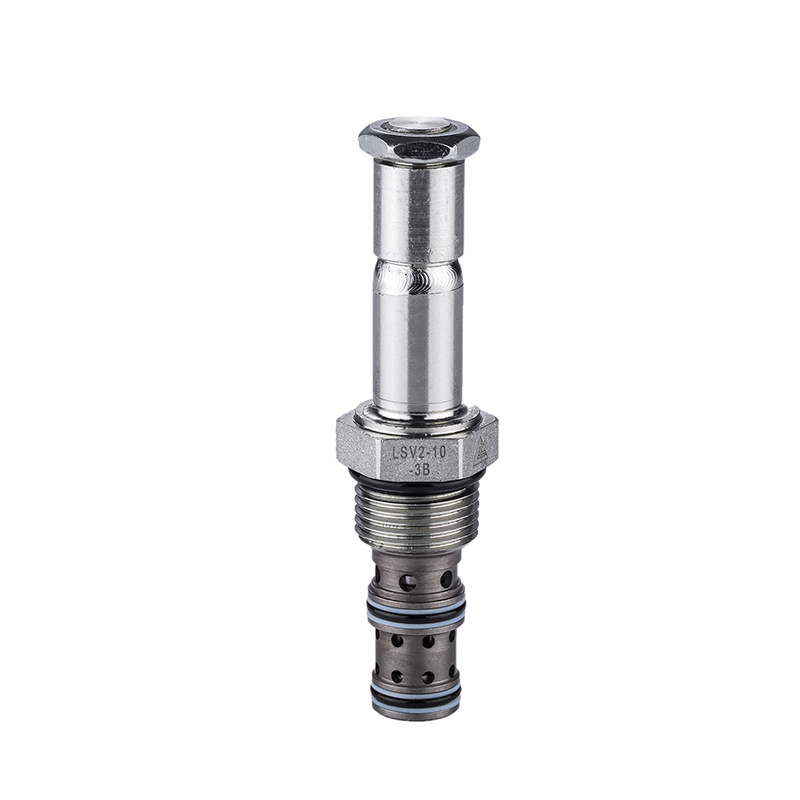

LSV2-10-3B

PDF下载

描述

二位三通电磁阀 滑阀型

液压原理图

联系我们

展开全部

收起全部

  • 技术特性

    工作:

    失电时,②和①通,与③不通;得电时,②和③通,与①不通。


    手控应急:

    请按下按钮,再逆时针方向旋转180°,后松开,②和③通,与①不通;请按下按钮,

    再顺时针方向旋转180°,后松开,返回常态。

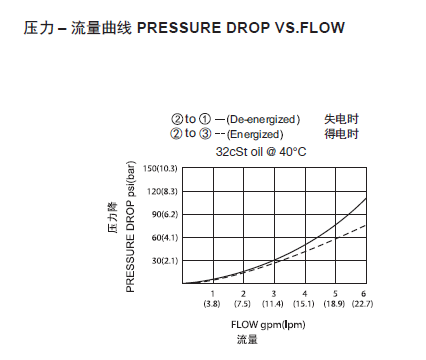

  • 技术曲线


  • 技术参数

    工作压力
    207Bar
    流量
    请查看《压力-流量曲线图》
    插孔
    10-3
    过滤
    参考《油液清洁度》
    内泄漏
    (per land)82cc/min.(毫升/分) max. at 207bar
    温度
    -40°F to +212°F(-40°C to +100°C)
    线圈额定负载
    Continuous from 85% to 115% of nominal voltage(连续工作电压)
    油液
    Mineral-based fluids with viscosities of 7.4 to 420 cSt.(矿物油粘度)
    阀块材料
    6061-T6铝,允许使用最大压力207bar 钢和球铁允许使用最大压力350bar
