技术特性
在稳态时,油液从②口到③口封闭,直到②口压力达到预定的弹簧设定,或者①口受
到了外部先导油作用。此时,允许流量从②口流向③口。因弹簧腔连接③口,③口的
背压将直接按 (1:1) 叠加到阀设定值上。
-

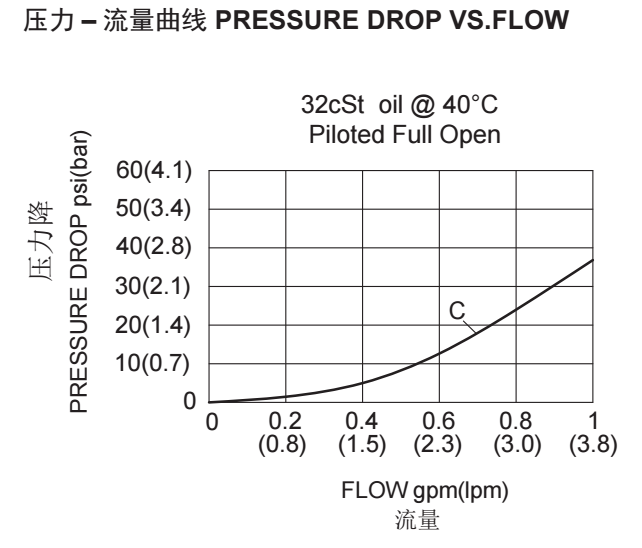

技术曲线
-
技术参数
工作压力210bar流量3.8L/min插孔10-3过滤参考《油液清洁度》内泄漏① to ②:2drops/min(滴/分)max.at 210bar弹簧调压范围20.7 to 103bar;Preset(预设定): 62bar
103 to 207bar;Preset(预设定):155bar温度-40ºF to +250ºF(-40ºC to +120ºC)油液Mineral-based fluids with viscosities of 7.4 to 420 cSt.(矿物油粘度)阀块材料6061-T6铝,允许使用最大压力207bar,钢和球铁允许使用最大压力350bar -
文件下载
PDF文件 -
相关辅件
阀块
