技术特性
当在初始位置（无液控）时，允许油液在油口③ 和②之间双向流动，同时④口关闭。
弹簧腔与油口④相通。 当①处的压力达到阀的预设值， 阀芯移动， ③口与②口不通，
同时③口与④口接通。
注意④口的背压按 1:1 地叠加到阀的设定压力上。
-

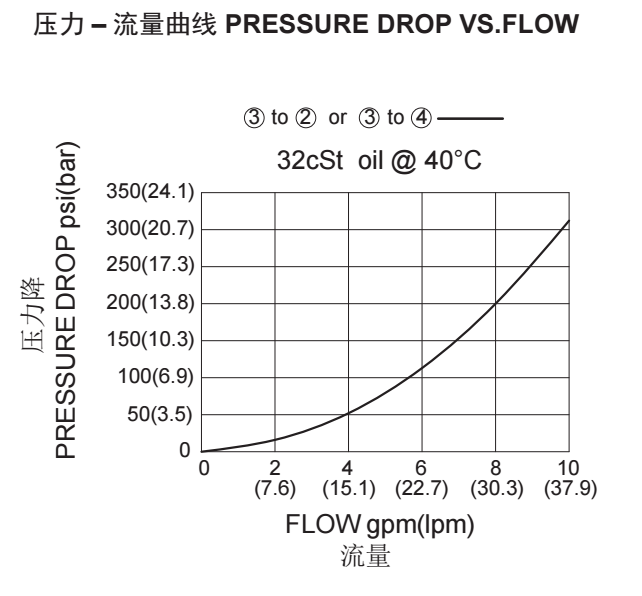

技术曲线
-
技术参数
工作压力ports ①、②、③：240bar,
port ④： 69Bar流量请查看《压力-流量曲线图》插孔10-4过滤参考《油液清洁度》内泄漏82ml/min.max. to 85% of nominal setting弹簧调压范围2.8 to 27.6 bar; preset预设定：14bar
15.2 to 151.7 bar; preset预设定：76bar温度-40ºF to +250ºF(-40ºC to +120ºC)油液Mineral-based fluids with viscosities of 7.4 to 420 cSt.（矿物油粘度)阀块材料6061-T6铝,允许使用最大压力207bar
钢和球铁允许使用最大压力350bar -
文件下载
PDF文件 -
相关辅件
阀块
