技术特性
工作：
阀体①口和②口不通，直到①口压力超过设定压力且打开先导阀芯。这样，先导阀芯
引起主阀芯两端压力差的变化，压力差达到一定时，①口和②口互通。当②口的压力
比①口压力高出2.0bar 以上时，②到①打开，油液从②流向①，补油功能通常在系统
液压不足时进行补充。
油口③的压力直接1:1 叠加到溢流阀设定值上，并且不能超过50bar。
当④口外接控制油液，控制活塞受到压力，从而增加调压弹簧的预压力和系统的最大
设定压力。
-

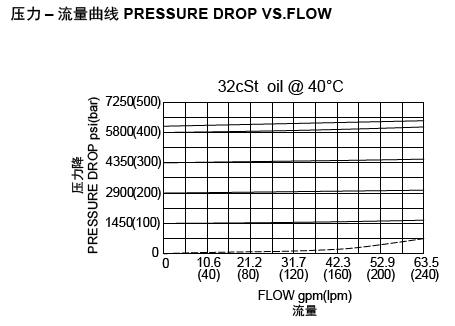

技术曲线
-
技术参数
工作压力420bar流量请查看《压力-流量曲线图》插孔Rexroth-HC过滤参考《油液清洁度》内泄漏10 drops/min. (10滴/分) max. to 80% of nominal setting温度-40ºF to +250ºF(-40ºC to +120ºC）油液Mineral-based fluids with viscosities of 7.4 to 420 cSt.（矿物油粘度）阀块材料钢和球铁允许使用最大压力350bar -
