技术特性
工作:
此类阀为非平衡,外控开启,二通逻辑开关单元。此类阀在弹簧偏置下处于关闭状态且
集成一个梭阀,从而可将①口或②口中较高的压力作为先导源。当堵住③口,逻辑单元
会在弹簧力作用下保持关闭状态。当③口导通到油箱,只要有足够的压力克服弹簧力,
逻辑阀将开启。③口产生的作用力加上弹簧力必须比①口和②口产生的作用力之和大,
阀才能保持关闭状态。注意:先导面积(③口)是①口作用面积的1.8 倍且为②口作用
面积的2.25 倍。
-

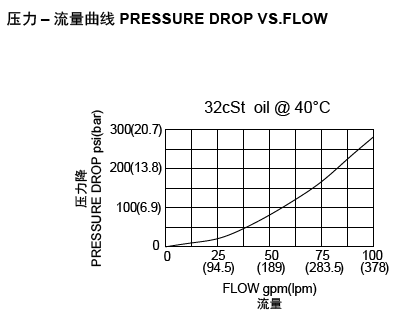

技术曲线
-
技术参数
350bar请查看《压力-流量曲线图》SUN T-17A参考《油液清洁度》10 drops/min. (10滴/分) max.-40ºF to +250ºF(-40ºC to +120ºC)Mineral-based fluids with viscosities of 7.4 to 420 cSt.(矿物油粘度)钢和球铁允许使用最大压力350bar -
