技术特性
工作:
在稳定状态下，油从①口流向②口，弹簧腔连接大气。
当在②口的压力达到弹簧设定的压力时，阀芯提起，阻止油液从①流进，从而实现②
口减压。

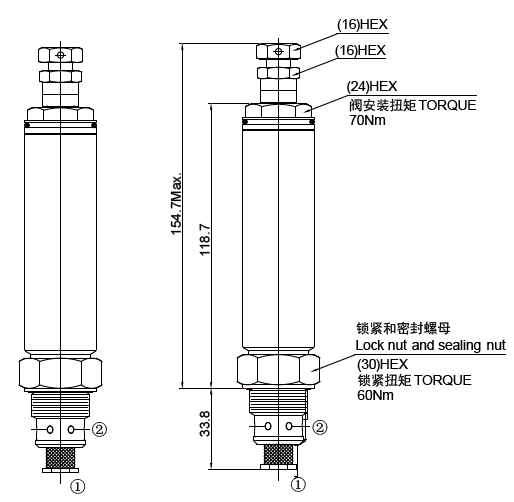

安装提示:
1. 拧入阀之前，将锁紧密封螺母旋回止挡位置。
2. 拧入阀，并用规定的扭矩拧紧。阀前端的密封边和阀块内阶孔的棱边构成了输入侧
到输出侧的金属密封。
3. 用规定的扭矩拧紧锁紧密封螺母。
-

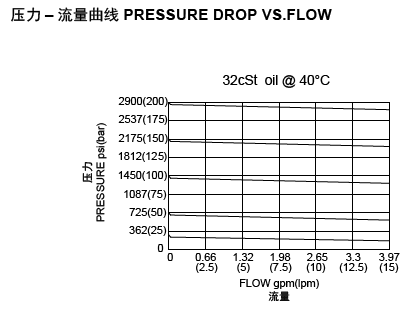

技术曲线
-
技术参数
工作压力500bar流量请查看《压力-流量曲线图》插孔CDK3过滤参考《油液清洁度》内泄漏<1 drops/min.(滴/分) in closed state闭合压力80% of crack pressure开启压力(crack pressure at 0.95lpm/0.25gpm)弹簧调压范围15 to 130 bar; preset预设定：130bar
20 to 200 bar; preset预设定：200bar
30 to 300 bar; preset预设定：300bar温度-40ºF to +250ºF(-40ºC to +120ºC)油液Mineral-based fluids with viscosities of 7.4 to 420 cSt.（矿物油粘度)阀块材料钢和球铁允许使用最大压力350bar -
