技术特性
工作:
液体从①口到②口自由流动，直到压力上升到符合所选阀的设置压力，允许通过①口溢流到油箱。
结合溢流阀（直动）的典型功能和单向阀的补油功能。直动式和特殊设计使阀芯快速打开和关闭。
注意：为了得到良好的防泄漏性能，使用可活动的阀座作为制造工具来制造型腔基座。要运用扭
矩:4.5±2Nm 调节。
-

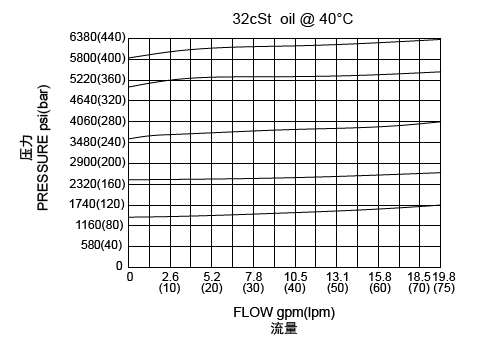

技术曲线
-
技术参数
工作压力420bar流量请查看《压力-流量曲线图》插孔VH003过滤参考《油液清洁度》内泄漏15 drops/min.(滴/分) max. to 80% of nominal setting弹簧调压范围20 to 100 bar;
101 to 170 bar;
171 to 250 bar;
251 to 350 bar;
351 to 420 bar;温度-40ºF to +250ºF(-40ºC to +120ºC)油液Mineral-based fluids with viscosities of 7.4 to 420 cSt.（矿物油粘度)阀块材料钢和球铁允许使用最大压力350bar -
