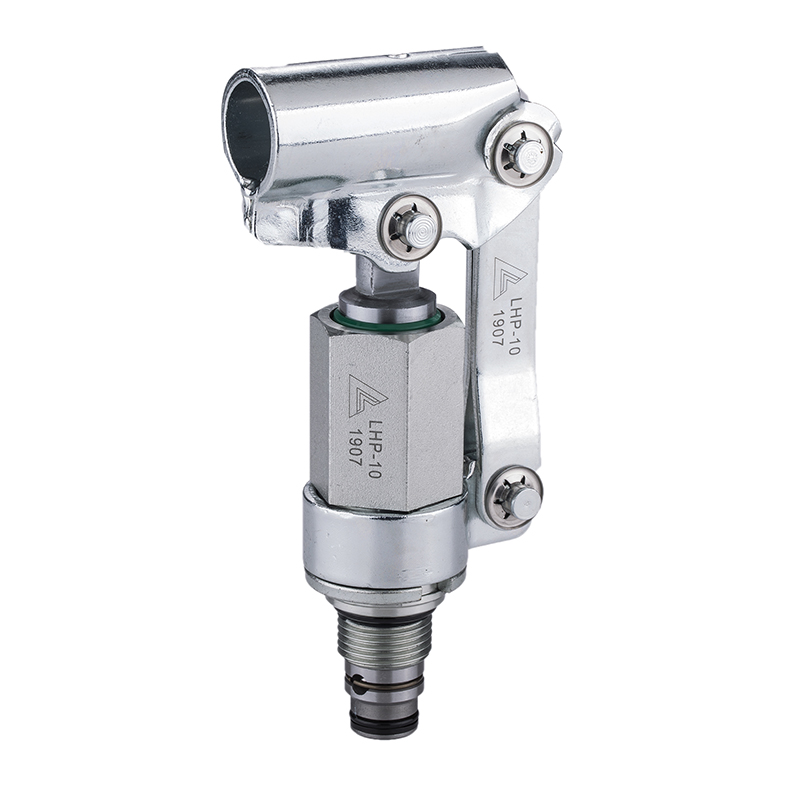

LHP-10

PDF下载

描述

手动泵

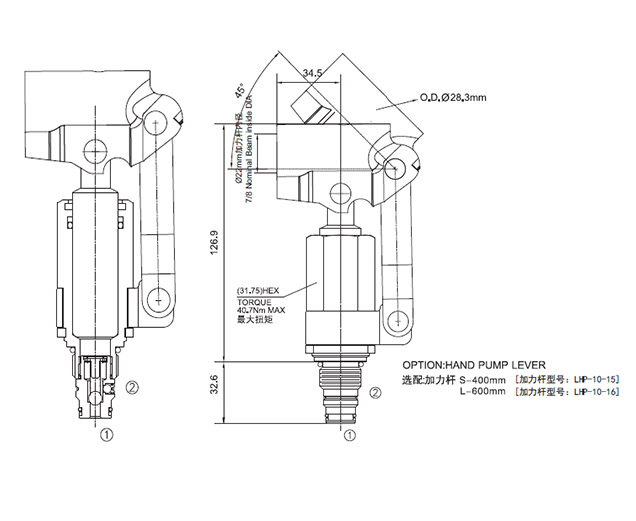

液压原理图

联系我们

展开全部

收起全部

  • 技术特性


    工作:

    当活塞推进时, 手动泵可从②口排出8.8cc 的流量, 当活塞拉出时,从①口吸入油液。

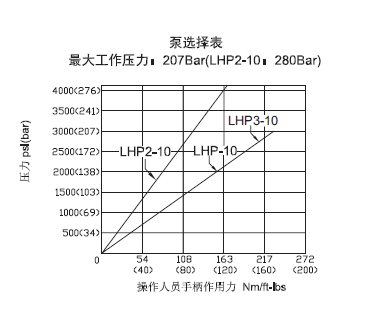

  • 技术曲线


  • 技术参数

    工作压力
    207Bar
    流量
    请查看《压力-流量曲线图》
    插孔
    10-2
    过滤
    参考《油液清洁度》
    排量
    LHP-10: 8.8 cc per stroke
    LHP2-10: 4.0 cc per stroke
    LHP3-10: 6.0 cc per stroke
    内泄漏
    2 drops/min. max. at 138 bar
    温度
    -40°F to +250°F(-40°C to +120°C)
    油液
    Mineral-based fluids with viscosities of 7.4 to 420 cSt.(矿物油粘度)
    阀块材料
    6061-T6铝,允许使用最大压力207bar 钢和球铁允许使用最大压力350bar
