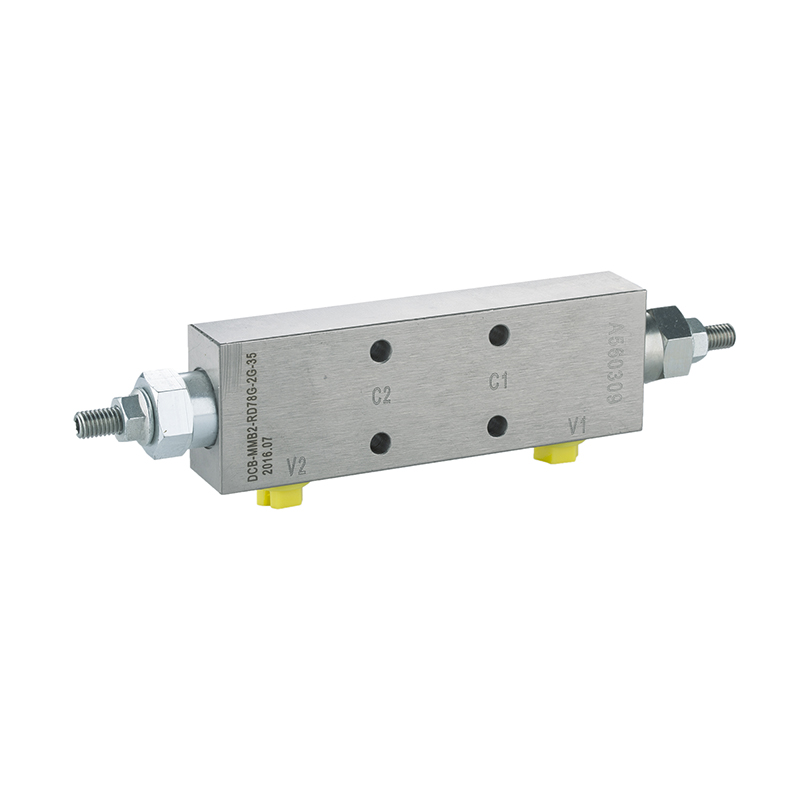

DCB-MMB2-RD78G-2G-35

PDF下载

描述

双向平衡阀,控制比4.1:1

液压原理图

联系我们

展开全部

收起全部

  • 技术特性

    工作:

    双向平衡阀对流入和流出执行机构的油液进行动静态负载控制。这个阀组分两个部分, 每个部分包含一个单向阀和一个由

    对面油路先导控制的溢流阀;单向阀允许油液自由进入执行机构, 反向关闭;通过作用于对面油路的先导压力, 使得溢流

    阀的压力设定按照液控比降低, 直至溢流阀开启, 从而允许油液反向流动。作用于VI 或V2 的背压叠加到溢流阀的设定值上。


  • 技术曲线


  • 技术参数

    流量
    请查看《压力-流量曲线图》
    过滤
    参考《油液清洁度》
    最大工作压力
    350Bar
    内泄漏
    5 drops/min(滴/分). at nominal pressure
    控制比
    4.1:1
    温度
    -40°F to +250°F(-40°C to +120°C)
    油液
    Mineral-based fluids with viscosities of 7.4 to 420 cSt.(矿物油粘度)
    阀块材料
    钢和球铁允许使用最大压力350bar
