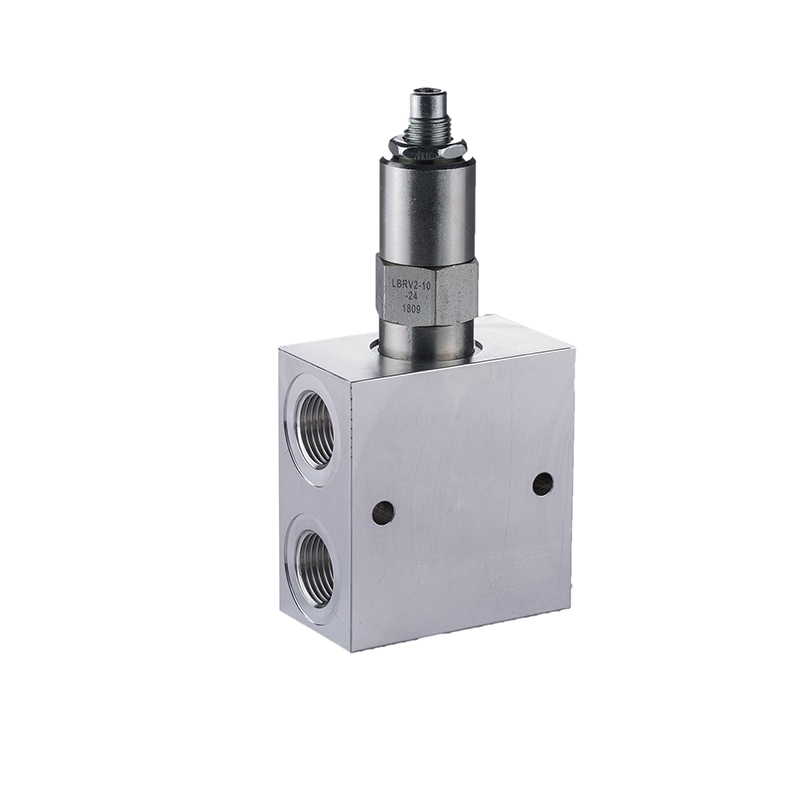

LBRV2-10-**/***-4G4

PDF下载

描述

双向溢流阀组

液压原理图

联系我们

展开全部

收起全部

  • 技术特性


    工作:

    双向直动式溢流阀,任一油口的压力超过名义设定值时,高压腔向低压腔溢流;低压腔的

    背压按1 : 1 叠加到阀名义设定值上。

    预先名义设定值设在②口,①口的溢流压力将不超过②口设定值的±150 psi。

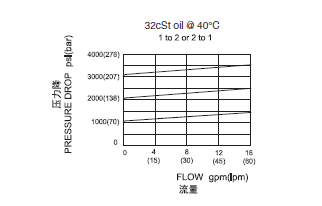

  • 技术曲线


  • 技术参数

    工作压力
    207Bar
    流量
    请查看《压力-流量曲线图》
    插孔
    10-2
    过滤
    参考《油液清洁度》
    内泄漏
    when reseat to 80% of crack pressure闭合压力下: 33 ml/min.
    开启压力
    (crack pressure at 0.95 lpm /0.25 gpm)
    闭合压力
    80% of crack pressure
    双向开启压力最大偏移
    10.5 bar (150 psi)
    弹簧调压范围
    Pressure is set at port② , 14 to 168 bar; 100 to 210 bar;
    温度
    -40°F to +250°F(-40°C to +120°C)
    油液
    Mineral-based fluids with viscosities of 7.4 to 420 cSt.(矿物油粘度)
    阀块材料
    6061-T6铝,允许使用最大压力207bar 钢和球铁允许使用最大压力350bar
