技术特性
工作:

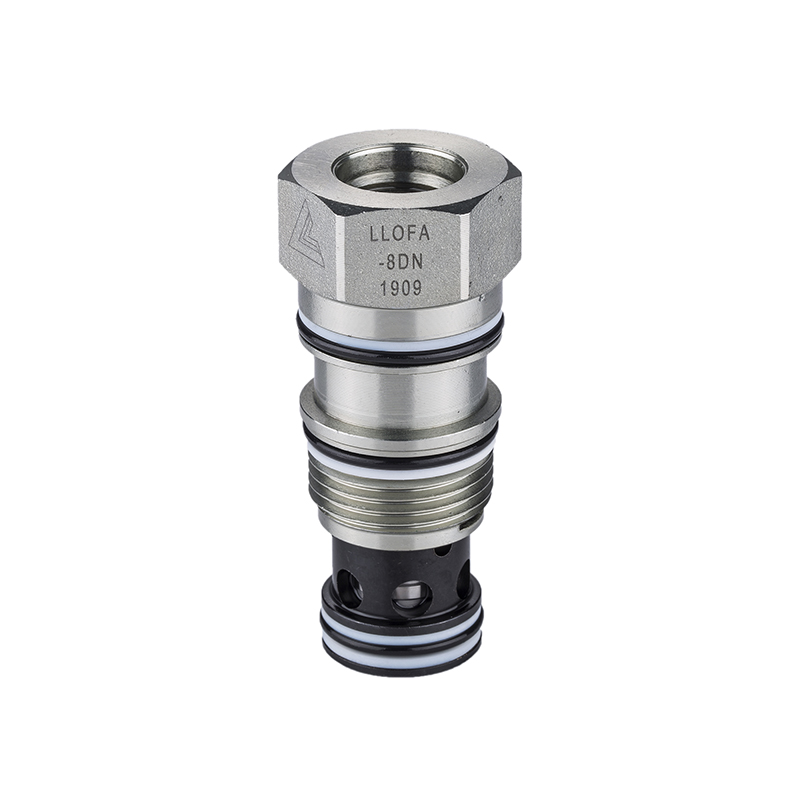

此阀为非平衡，外控开启，二通逻辑开关单元且带集成先导级控制插孔。此阀在弹簧
偏置下处于关闭状态且用①口作为先导源。当安装在T-8A 插孔中的先导级二通阀处于
关闭状态，逻辑单元会保持关闭状态。当先导级二通阀开启，只要有足够的组合压力
( ①口与②口) 克服弹簧力，逻辑阀将开启。③口产生的作用力加上弹簧力必须比①口
和②口产生的作用力之和大，阀才能保持关闭状态。注意：先导面积( ③口) 是①口作
用面积的1.8 倍且为②口作用面积的2.25 倍。
-
技术曲线
-
技术参数
流量请查看《压力-流量曲线图》插孔SUN T-2A过滤参考《油液清洁度》最大工作压力350Bar温度-40°F to +250°F(-40°C to +120°C)油液Mineral-based fluids with viscosities of 7.4 to 420 cSt.(矿物油粘度)阀块材料钢和球铁允许使用最大压力350Bar -
