技术特性
工作:

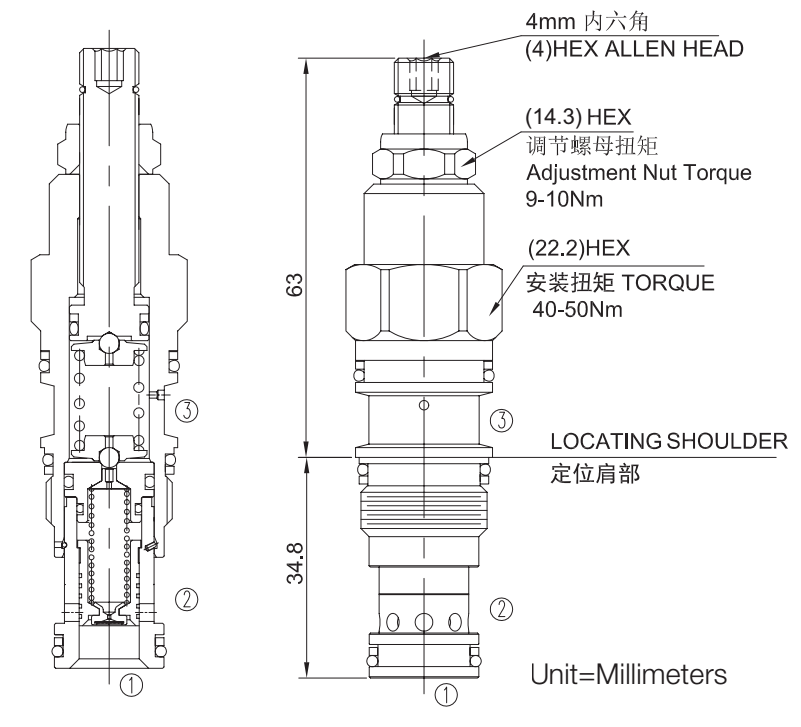

此阀将在进油口( 油口① ) 压力超过阀的设定之后向次级油路供油。进油口( 油口① )
的设定压力取决于外泄口( 油口③ )。此阀的设定值对②口的背压不敏感。如果回路中
有压力存在，此阀可以用来代替2 油口溢流阀完成对压力的调节。
-

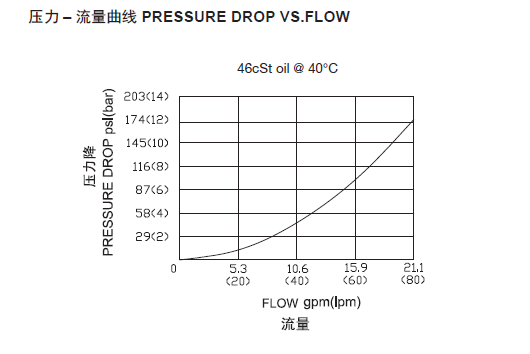

技术曲线
-
技术参数

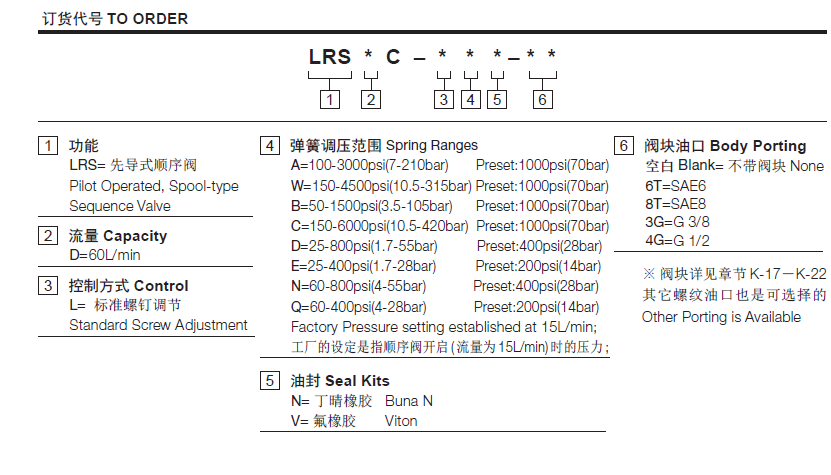

工作压力350Bar流量请查看《压力-流量曲线图》插孔SUN T-11A过滤参考《油液清洁度》内泄漏30 cc/min(毫升/分) Max at 70bar.弹簧调压范围A 7-210 bar; Preset(预设定):70bar
W 10.5-315 bar; Preset(预设定):70bar
B 3.5-105 bar; Preset(预设定):70bar
C 10.5-420 bar; Preset(预设定):70bar
D 1.7- 55 bar; Preset(预设定):28bar
E 1.7- 28 bar; Preset(预设定):14bar温度-40°F to +250°F(-40°C to +120°C)油液Mineral-based fluids with viscosities of 7.4 to 420 cSt.(矿物油粘度)阀块材料钢和球铁允许使用最大压力350bar -
文件下载
PDF文件 -
