技术特性
工作:
先导式减压阀将②口初始高压减到①口， ①口可得到稳定不变的压力值，满足单泵回路提
供多级工作压力要求。
此阀推荐的②口最大压力是由减压阀的弹簧调节范围而定的。
弹簧调节范围：D ，E ，N 和 Q，②口和①口的最大允许压差为 140bar;
弹簧调节范围：A 和 B，②口和①的最大允许压差为 210bar;
弹簧调节范围：C 和 W，是由进油口最大压力 350Bar 来测试的 ;
例：弹簧调节范围 D(1.7-55 bar), 最大允许压差为 140bar, 若①口设定为 50 bar， 则②口最
大允许压力为 :190bar.
-

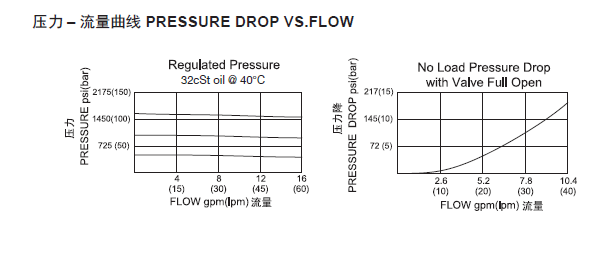

技术曲线
-
技术参数
流量请查看《压力-流量曲线图》插孔SUN T-11A过滤参考《油液清洁度》最大工作压力350Bar弹簧调压范围A: 7-210 bar, preset预设定:14bar
B: 3.5-105 bar, preset预设定:14bar
N: 4- 55 bar, preset预设定:14bar
Q: 4- 28 bar, preset预设定:14bar
W:10.5-315 bar, preset预设定:14bar附加选项C:10.5-420 bar, preset预设定:14bar
D: 1.7- 55 bar, preset预设定:14bar
E: 1.7- 28 bar, preset预设定:14bar
G: 4-210 bar, preset预设定:14bar
K: 5-105 bar, preset预设定:14bar
P: 2.8- 28 bar , preset预设定:14bar温度-40°F to +250°F(-40°C to +120°C)油液Mineral-based fluids with viscosities of 7.4 to 420 cSt.(矿物油粘度)阀块材料钢和球铁允许使用最大压力350bar -
