技术特性
工作：
在①口的压力达到弹簧设定的压力时，从②到①减压。弹簧腔内排到③口。
当①口的压力超过预设定的压力10bar 以上时，②口渐渐关闭，①到③开始溢流。
-

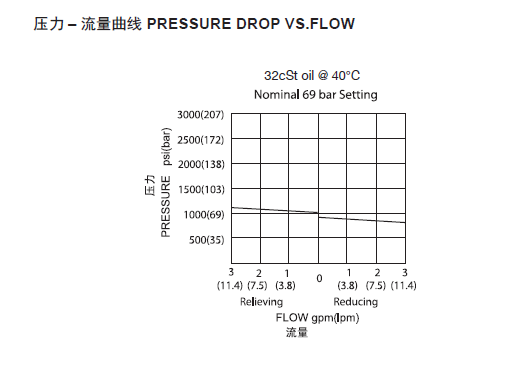

技术曲线
-
技术参数
工作压力207Bar流量请查看《压力-流量曲线图》插孔08-3内泄漏from②to③(内泄漏②到③) 82 cc/min. max. at ΔP 207 bar弹簧调压范围3.4 to 20.7 bar, preset预设定:10.3bar
6.9 to 41.4 bar, preset预设定:20.7bar
20.7 to 82.8 bar, preset预设定:41.4bar
34.5 to 152 bar, preset预设定: 76bar温度-40°F to +250°F(-40°C to +120°C)油液Mineral-based fluids with viscosities of 7.4 to 420 cSt.(矿物油粘度)阀块材料6061-T6铝,允许使用最大压力207bar 钢和球铁允许使用最大压力350bar -
