技术特性

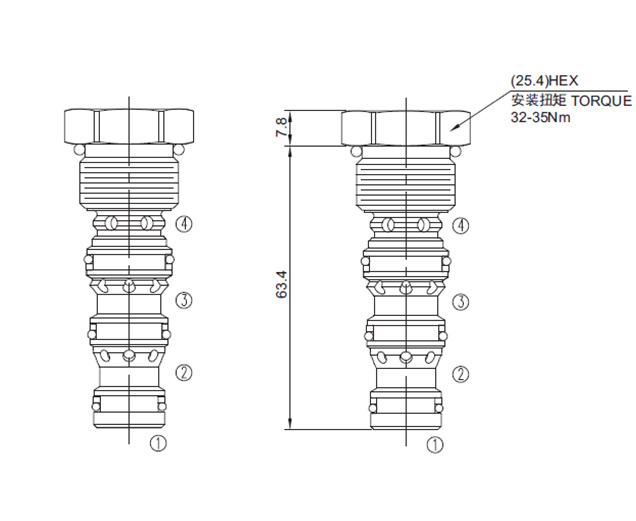

工作:
①到②,④到③关闭;在相反方向,②到①,③到④打开。有3: 1 的控制比,所以在
②口或③口的压力超过④口或①口的负载压力的1/3 时,④到③,①到②打开。
-

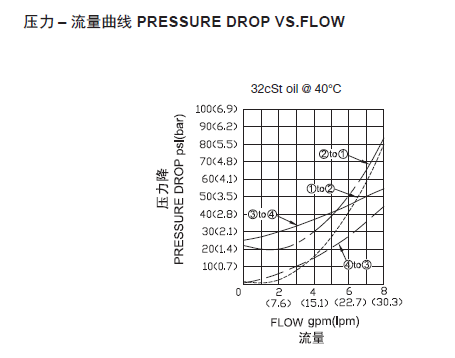

技术曲线
-
技术参数
240Bar请查看《压力-流量曲线图》10-4参考《油液清洁度》单向阀泄漏:2 drops/min.(滴/分)max. at 240bar1.7=1.7bar3:1-40°F to +250°F(-40°C to +120°C)Mineral-based fluids with viscosities of 7.4 to 420 cSt.(矿物油粘度)6061-T6铝,允许使用最大压力207bar 钢和球铁允许使用最大压力350bar -
文件下载
PDF文件 -
