技术特性
工作：
①到②，④到③关闭；在相反方向，②到①，③到④打开。有2. 5: 1 的控制比，所以
在②口或③口的压力超过④口或①口的负载压力的40% 时，④到③，①到②打开。
-

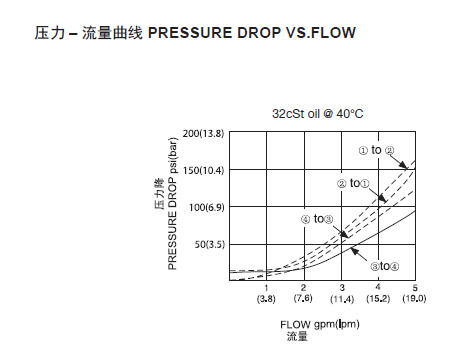

技术曲线
-
技术参数
工作压力207Bar流量请查看《压力-流量曲线图》
插孔08-4过滤参考《油液清洁度》内泄漏单向阀泄漏：2 drops/min(滴/分). at 207bar开启压力0.4=0.4bar
3.4=3.4bar控制比2.5:1温度-40°F to +250°F(-40°C to +120°C)油液Mineral-based fluids with viscosities of 7.4 to 420 cSt.(矿物油粘度)阀块材料6061-T6铝,允许使用最大压力207bar 钢和球铁允许使用最大压力350bar -
