技术特性

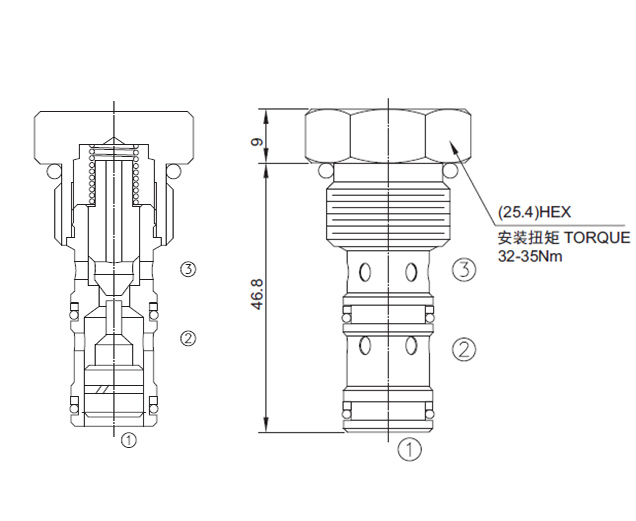

工作:
当在②口的压力超过开启压力,②到③开启:在反方向,③到②关闭;
当在①口所需的液压力达到③口负载的28% 时,阀芯打开,③和②通,液控比为3.5:1。
-

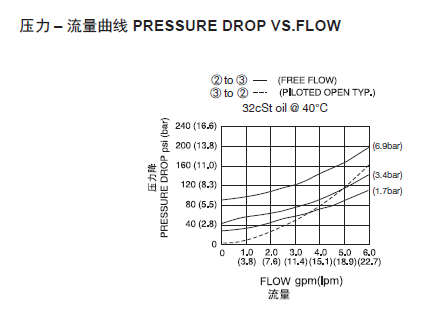

技术曲线
-
技术参数
250Bar请查看《压力-流量曲线图》
10-3参考《油液清洁度》2 drops/min(滴/分). max. at 250bar1.7=1.7bar
3.4=3.4bar
6.2=6.2bar3.5:1-40°F to +250°F(-40°C to +120°C)Mineral-based fluids with viscosities of 7.4 to 420 cSt.(矿物油粘度)6061-T6铝,允许使用最大压力207bar 钢和球铁允许使用最大压力350bar -
